Освещение компьютера

Сначала эта статья задумывалась как гайд для новичков, о том что такое неонка и как ее юзать. Но в процессе написания оказалось, что предмет гораздо более широкий, так что я решил раскрыть тему освещения компьютера как можно шире. Я думаю, что некоторые детали статьи будут интерестны и бывалым моддерам. Вторая часть статьи представляет собой вполне автономный обзор трех серийных неонок от компании Korea Icom.

Зачем в компьютере свет?

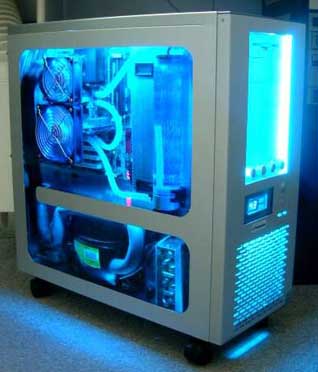

Вы, наверное, много раз видели (по крайней мере на фото) корпуса с подсветкой внутренностей. На вопрос «Зачем?» ответить очень легко — для пущей эстетичности. Никакой функциональной нагрузки внутреннее освещение корпуса не несет, однако отлично украшает. Идея подсветки позаимствована у любителей автомобильного тюнинга. На Западе машина с подсветкой под кузовом — достаточно распространенное явление, да и на наших дорогах уже появляются подобные экземпляры.

Кстати говоря, многие моддерские фишки пришли от хот-роддеров: покраска, особенно художественная; подсветка; блоухолы-воздухозаборники (скорее всего их придумали без оглядки на автомобили, но идея весьма схожая); общая концепция фэнбасов (точно такие же по внешнему виду панельки с рядами переключателей и диодами можно встретить в раллийных машинах и хот-родах). Моддеры, правда, в долгу не остались и привили автомобилистам любовь к синим ультраярким диодам (их теперь лепят на фары и «дворники») и подарили идею прорезания окон, где ни попадя…

Так вот, возвращаясь к теме разговора, подсветка в автомобилях сделана с помощью флуоресцентной 12В лампы с цветным кожухом, которая подключается к аккумулятору. В своих первых экспериментах моддеры использовали, скорее всего, именно такие лампы. Основной их минус — большой размер и диаметр. Длина лампы сантиметров 40 (под машиной места много!), а полупрозрачный кожух, через который и просвечивает лампа имеет диаметр 2-3 см. Так что для установки такой лампы в корпус придется хорошо поработать мозгами, куда ее там впихнуть. Есть еще один минус — лампа греется. Не слишком сильно, все таки 12-вольтовая, но ощутимо, а стало быть негативно влияет на температурный режим внутри корпуса. Главный плюс — подключается сразу в 12В, остается только Molex припаять для удобства. Флуоресцентные лампы я видел в продаже и у нас, по цене от $20 (одна такая освещала когда-то корпус La1kr0diZ'a, пока не померла по неизвестной причине).

=>Реконструкция событий, достоверность 75%<=

Не удовлетворившись тем, что предлагали ему в автомагазинах некий западный моддер в поисках достойного источника света для своего распальцованного компа забрел в некую рекламную компанию. Имя как моддера, так и компании затерялось в веках, однако придуманное ими решение дало в последствии ощутимый толчок развитию компаний, производящих товары для моддинга. А придумали они вот что: почему бы не впихнуть в корпус обычную неоновую лампу, такую, какими делают наружную рекламу?

=>Конец реконструкции<=

Что представляет из себя «неонка»?

Основой лампы является трубка диаметром до сантиметра, наполненная неоном и с впаянными с двух концов проводами. Неон — это инертный газ, который под воздействием электричества начинает светиться. При этом напряжение должно быть очень высоким (от 3000 вольт), зато сила тока (та, которая в амперах) — низкая. Поэтому для использования таких ламп с нормальной сетью 220В делают специальные конвертеры, к которому и подключается лампа. Конвертер, кстати, размером со спичечный коробок и спрятать его в корпусе не составляет никакого труда. Такая неоновая лампа еще называется «лампой с холодным катодом» (по буржуйски «cold cathode» или ставшая модной аббревиатура CCFL). Холодный кстати потому, что лампа практически не рассеивает тепла, а значит хорошо уживется с вашими оверклокерскими наклонностями. Я имел дело с именно такими лампами, сделанными на заказ. Две, оранжевая и голубая, стоят в Eletek Zenith. Большое их преемущество в принципе «любой каприз за ваши деньги» — можно заказать лампу любого цвета или сочетания цветов (в таком случае часть трубки светит одним цветом, следующая без перехода другим), а также размер и форму (по желанию клиента из такой лампы хоть висельную петлю согнут). То есть кастомизация полная. Именно поэтому мы и делали для Zenith неонки сами — они должны были быть нестандартного цвета и конкретной длины. Минусов два: подключение к 220В (мы свои припаивали к БП) и высокая стоимость. Сама по себе лампа-трубка стоит недорого, а вот с конвертером тянет в среднем на $50. И потом добавляются еще проблемы с установкой, как закрепить трубку без всяких намеков на механизм крепления. В общем, заказные неонки помогут в трех ситуациях: либо нужен эксклюзив с цветом/формой, либо нигде нельзя достать нормальную неонку, либо ты дипломированный любитель трудных путей.

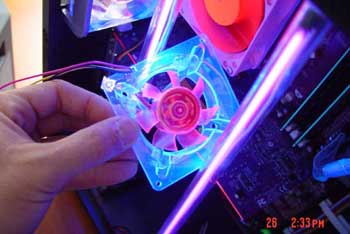

И тут на помощь моддерам пришли коммерсанты:). Несколько фирм выбросили на рынок новый продукт — лампы с холодным катодом, подключаемые к БП обычным molex'ом, то есть питающиеся от 12В. Впервые такие неонки появились в продаже на Западе года полтора назад. Сделать их было несложно, ведь, учитывая особенности требований неона к электричеству, конвертер может делать свое дело и при 12В:). Традиционно неонки предлагаются размеров 12" (30.48 см, то есть ровно 1 фут) и 4" (10 см) и в нескольких вариантах цвета: культовый моддерский синий, а также красный, зеленый, фиолетовый и желтый. Последним писком считаются чисто белые неонки и многоцветные комбо. А компания Sunbeamtech, например, предлагает круглые неонки диаметром 80 мм для установки на кулера вместо гриллей. Еще одно распространенное извращение это так называемые sound activated CCFL, которые мигают в такт музыке и любым громким звукам, чем меня, например, несказанно раздражают.

Серийные компьютерные неонки несколько месяцев назад добрались и до наших краев. Обзор трех ламп производства Korea Icom вы найдете во второй части этой статьи.

Альтернатива

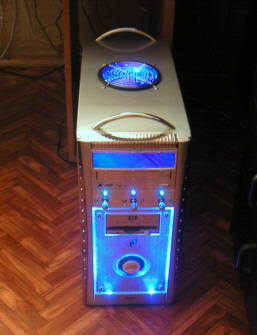

Делается такая подсветка очень просто: светодиоды спаиваются в цепочку и через 1000-1600 омный резистор подключаются в 12В от молекса. Для того, чтобы светило ярче можно внутри корпуса наклеить фольги, которая будет отражать свет диодов. D.mon и DeX предлагают целые диодные неонки спаять и оба обещают написать руководство по этому поводу. Но что-то я так и не вижу их трудов… Может это напоминание включит у них совесть?;) Если кратко, то D.mon спаял 27 диодов в одну компактную «неонку», а DeX советует использовать микродиоды типа тех, что ставят в мобильники (они очень яркие), и паять все это на плату.

Еще диоды можно врезать в торец оргстекла, заставив его светиться по периметру. Любая процарапанная надпись/рисунок тоже будет достаточно ярко светиться.

Освещение теоретически можно сделать любыми 12В лампочками, но выглядеть будет на редкость убого. Этот совет применим только если вы живете в каком-нибудь Закурдыбинске, где нет радиорынка с диодами, а деньги на покупку неонки через наш магазин пропиты еще в прошлом году.

Еще один буржуйский метод, недоступный пока у нас, это подсветка с помощью Glow wire. Glow wire это тонкий, 2-3 мм, провод, который светится по всей длине. Его можно гнуть как угодно, хоть узлы вязать. Светится он не очень ярко и используется больше для оформления, чем для конкретной подсветки. Работа с Glow wire (он же hott wirez, он же «гибкий неон») и несколько его применений описана в статье-переводе Areen'a «Моддинг с помощью Hott Wirez».

Уфф. Вроде все. Вот тебе и «статья для начинающих»… Надеюсь вы нашли ее для себя хоть чем-то полезной:).
